Описание

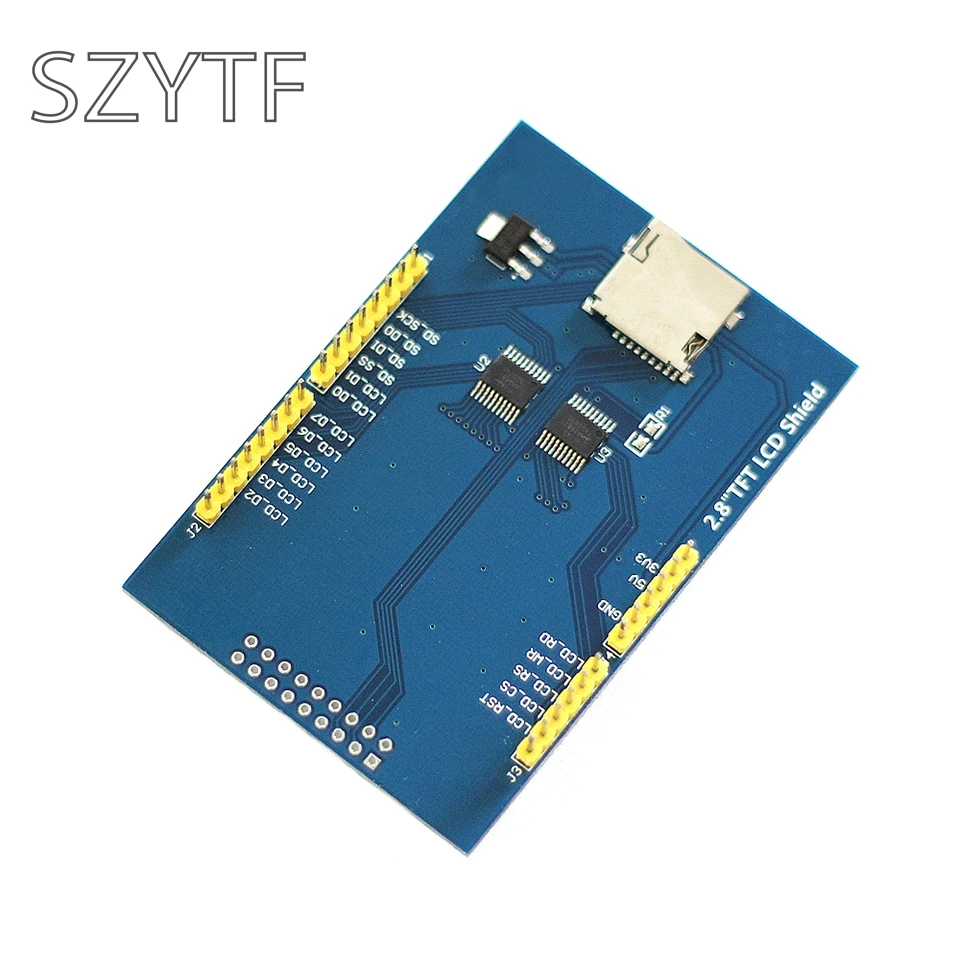

Поддержка ArduinoUNO и Mega2560 макетная плата в использовании, без подключения Разрешение 320x240 hd, Поддержка сенсорной функции С помощью 8-битный параллельного автобуса, это быстрее, чем через последовательные SPI обновления С разъемом для sd-карты удобный эксперимент с расширением Предоставьте библиотеки Arduino, предоставьте богатый пример программы Военные стандарты технологии, долгосрочная и стабильная работа Обеспечивает базовую поддержку технологии привода| Название | Параметр |
| Артикул: | MAR2808 |
| Размер | (2,8 дюймов) |
| Тип | На тонкопленочных транзисторах на тонкоплёночных транзисторах |
| Привод чип | ILI9341 |
| В зависимости от качества | 320*240 (пикселей) |
| Интерфейсный модуль | 8-битный параллельный интерфейс |
| Эффективная площадь дисплея | 57,6x43,2 (мм) |
| Модуль размер печатной платы | 78,22x52,7 (мм) |
| Рабочая температура | -20 ° ~ 70 ° |
| Рабочее напряжение | 5 v |
| Мощность потребления | Около 90 мА |
| Вес продукта | 25g) |
| Серийный номер | Этикетка | Описание контакта |
| 1 | LCD_RST | ЖК-дисплей сброс шины сигнала |
| 2 | LCD_CS | ЖК-дисплей автобус выбранные сигнала |
| 3 | LCD_RS | ЖК-автобус команда/сигнал выбора данных |
| 4 | LCD_WR | ЖК-дисплей светодиодные сигнальные |
| 5 | LCD_RD | ЖК-дисплей автобус читать сигнала |
| 6 | GND | Право |
| 7 | 5 v | 5 v вход питания |
| 8 | 3 v3 | NC не берите булавку |
| 9 | LCD_D0 | ЖК-дисплей Bit0 8-bit data |
| 10 | LCD_D1 | ЖК-дисплей Bit1 8-bit data |
| 11 | LCD_D2 | ЖК-дисплей Bit2 8-bit data |
| 12 | LCD_D3 | ЖК-дисплей Bit3 8-bit data |
| 13 | LCD_D4 | ЖК-дисплей Bit4 8-bit data |
| 14 | LCD_D5 | ЖК-дисплей Bit5 8-bit data |
| 15 | LCD_D6 | ЖК-дисплей Bit6 8-bit data |
| 16 | LCD_D7 | ЖК-дисплей Bit7 8-bit data |
| 17 | SD_SS | Sd-карта SPI автобус выбранный сигнал |
| 18 | SD_DI | Sd-карта SPI автобус MOSI сигнал |
| 19 | SD_DO | Sd-карта SPI автобус MISO сигнал |
| 20 | SD_SCK | Sd-карта SPI автобусный сигнал |
Характеристики
- Номер модели
- 2.8 inch TFT
- Применение
- В помещении
- Цвет чипа кинескопа
- Полнокрасочный
- Функция дисплея
- Видео
- Пиксели
- 20 мм
- Индивидуальное изготовление
- Да
- Бренд
- SZYTF
