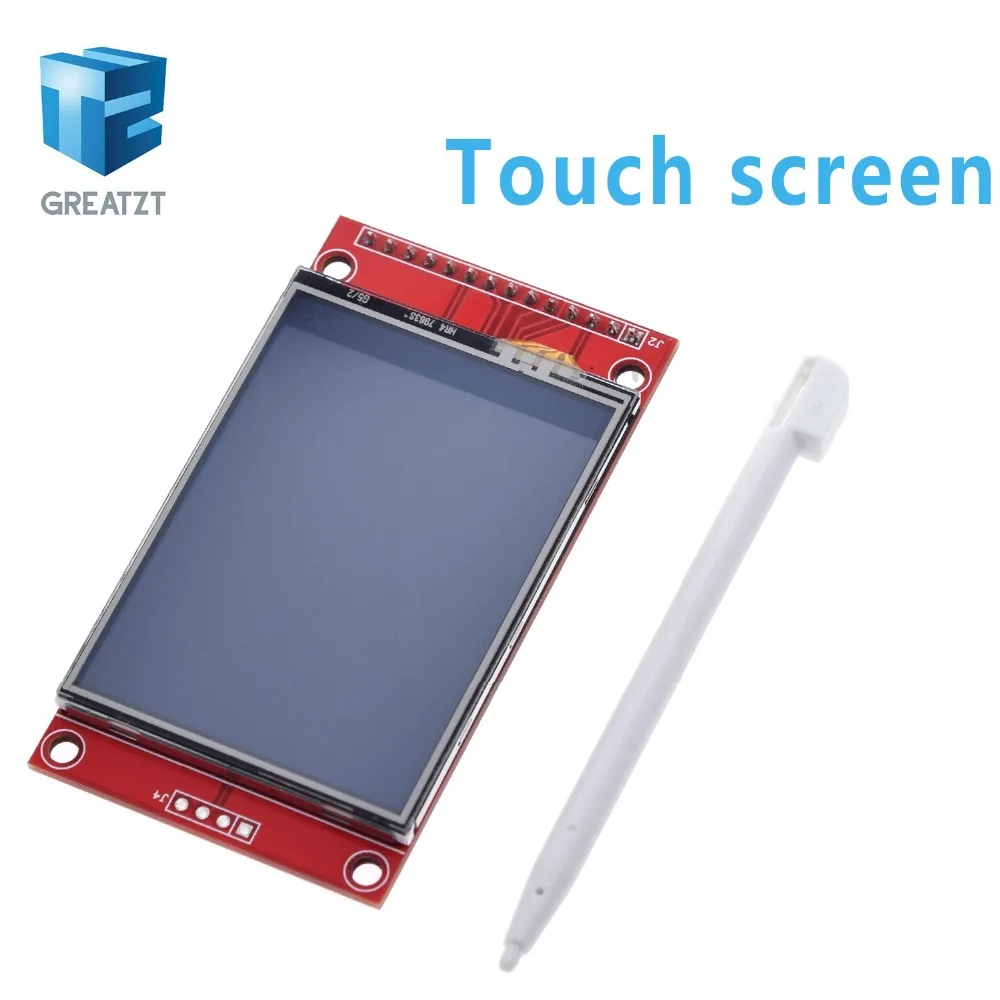

ЖК-модуль TFT 2,4 дюймов TFT ЖК-экран для Arduino UNO R3 плата и поддержка mega 2560 с gif сенсорной ручкой

Загрузка данных: Http://www.lcdwiki.com/2.4inch_Arduino_Display

Описание продукта:

Поддерживает макетные платы, такие как Arduino UNO и Mega2560 для использования без проводки Разрешение 320X240, четкий дисплей, поддержка сенсорной функции Поддержка 16-bit rgb 65 к цветной сенсорный экран дисплея, дисплей насыщенного цвета 8-битный параллельного автобуса, быстрее, чем последовательный SPI обновления Бортовое 5 V/3,3 V смещение уровня IC, совместимо с 5 V/3,3 V рабочее напряжение Легко развернуть эксперимент со слотом для sd-карты Предоставляет Arduino library с богатой образец программы Военные стандарты процесса, долгосрочная стабильная работа Предоставление основной драйвер технической поддержки

Параметры продукта

Название	Параметр
Цвет дисплея	Цветная (RGB) 65 к цветной сенсорный экран
Артикул:	MAR2406
Размер экрана	2,4 (дюйм)
Тип	На тонкопленочных транзисторах на тонкоплёночных транзисторах
Драйвер IC	ILI9341
Разрешение	320*240 (пиксель)
Модуль Интерфейс	8-битный параллельный интерфейс
Активная зона	48,96*36,72 (мм)
Модуль печатной платы Размеры	72,20*52,7 (мм)
Операционной Температура	-20℃ ~ 60 ℃
Для хранения Температура	-30℃ ~ 70℃
Операционной Напряжение	5 В/3,3 В
Мощность потребления	TBD
Вес продукта (в упаковке)	39 (г)

Номер	Булавка	Описание контакта
1	LCD_RST	ЖК-сигнал сброса шины, низкий уровень сброса
2	LCD_CS	ЖК-чип шины выбирает сигнал, низкий уровень включения
3	LCD_RS	ЖК-дисплей Автобус/сигнал выбора данных, Низкий уровень: команда, высокий уровень: данные
4	LCD_WR	ЖК-дисплей автобус записи сигнала
5	LCD_RD	ЖК-дисплей автобус читать сигнала
6	GND	Мощность заземления
7	5 V	5 V вход питания
8	3V3	Вход питания 3,3 В, этот контакт может быть отключен
9	LCD_D0	ЖК-дисплей 8-bit data Bit0
10	LCD_D1	ЖК-дисплей 8-bit data Bit1
11	LCD_D2	ЖК-дисплей 8-bit data Bit2
12	LCD_D3	ЖК-дисплей 8-bit data Bit3
13	LCD_D4	ЖК-дисплей 8-bit data Bit4
14	LCD_D5	ЖК-дисплей 8-bit data Bit5
15	LCD_D6	ЖК-дисплей 8-bit data Bit6
16	LCD_D7	ЖК-дисплей 8-bit data Bit7
17	SD_SS	Sd-карта SPI автобус Чип выбрать сигнал, низкий уровень включения
18	SD_DI	Sd-карта SPI автобус MOSI сигнал
19	SD_DO	Sd-карта SPI автобус MISO сигнал
20	SD_SCK	Sd-карта SPI автобусный сигнал

Подключитесь к Arduino

Изображение прямой вставки Arduino UNOИзображение прямой вставки Arduino Mega2560
