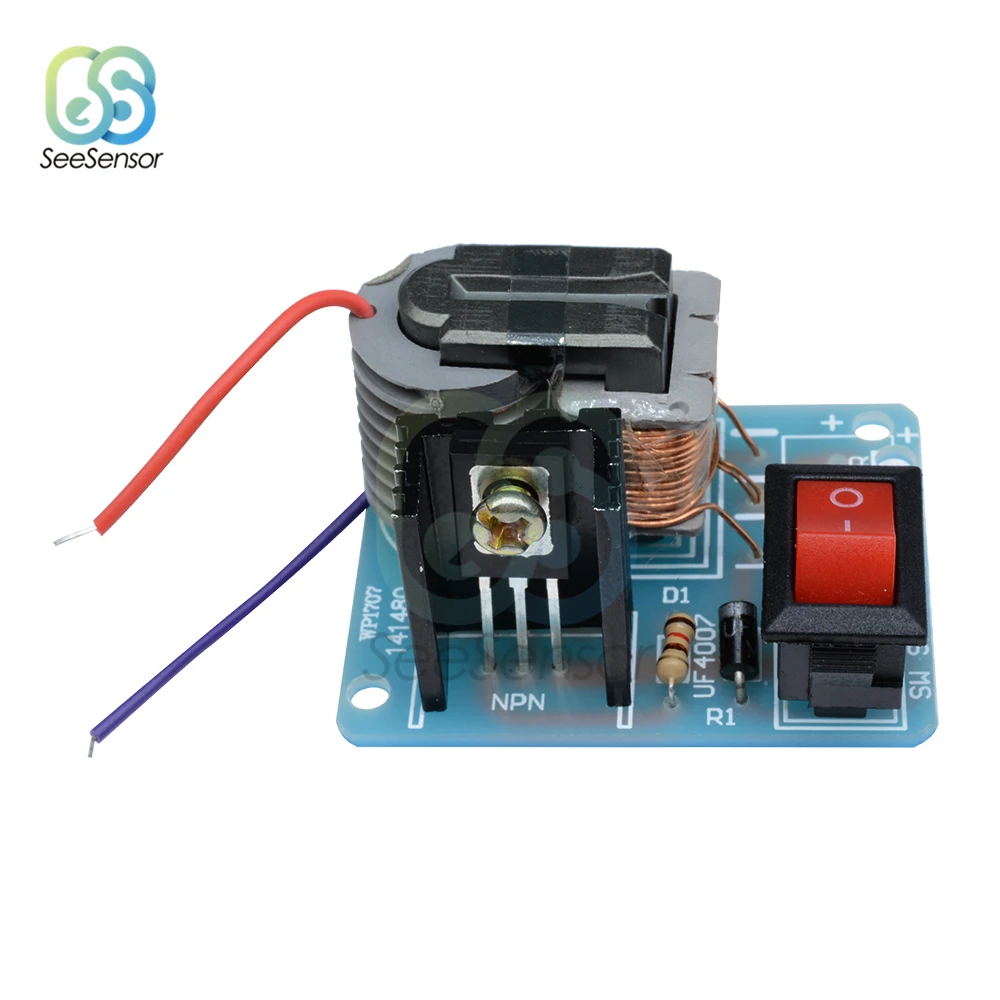

15кВ высокая частота постоянного тока Высокое напряжение дуговой зажигания Генератор Инвертор Boost повышающий трансформатор электронные Запчасти Набор DIY Kit
  • 15кВ высокая частота постоянного тока Высокое напряжение дуговой зажигания Генератор Инвертор Boost повышающий трансформатор электронные Запчасти Набор DIY Kit
  • 15кВ высокая частота постоянного тока Высокое напряжение дуговой зажигания Генератор Инвертор Boost повышающий трансформатор электронные Запчасти Набор DIY Kit
  • 15кВ высокая частота постоянного тока Высокое напряжение дуговой зажигания Генератор Инвертор Boost повышающий трансформатор электронные Запчасти Набор DIY Kit
  • 15кВ высокая частота постоянного тока Высокое напряжение дуговой зажигания Генератор Инвертор Boost повышающий трансформатор электронные Запчасти Набор DIY Kit
  • 15кВ высокая частота постоянного тока Высокое напряжение дуговой зажигания Генератор Инвертор Boost повышающий трансформатор электронные Запчасти Набор DIY Kit
  • 15кВ высокая частота постоянного тока Высокое напряжение дуговой зажигания Генератор Инвертор Boost повышающий трансформатор электронные Запчасти Набор DIY Kit

15кВ высокая частота постоянного тока Высокое напряжение дуговой зажигания Генератор Инвертор Boost повышающий трансформатор электронные Запчасти Набор DIY Kit

4.9 8 отзывов 19 заказов
48 руб.

Описание

Описание:

Примечание: этот элемент является DIY Kit, не собран. По умолчанию с одной платой PCB.
Особенности:
Этот продукт представляет собой катушка-усилитель производственного пакета, схема проста и надежна, с профессиональными линиями чертежей, электронные исследования удобство энтузиастов
Использование: школьный научный эксперимент, электронное оборудование, генератор отрицательных ионов, научное малое производство. Эта цепь генерируется, когда стабильная высокочастотная дуга, высокая температура, может легко воспламеняться горючих материалов, так что это было вызвано плазменными зажигалками
Параметры:
15кв трансформатор наружные размеры приблизительно: 27 × 16 × 21 мм
Входное напряжение: постоянный ток 3,7-4,2 в (ограничение 12 В, легко повредить не рекомендуется, этот трансформатор в одинаковой степени применим к 12 в входному напряжению, но требуется соответствующее увеличение основания резистора на отзывы примерно до 150Ω ~ 1.5K Ω, его сопротивление должно быть большим для замены небольшой регулировки, или сгоревшего транзистора или трансформатора)
Входной ток: <2A
Выходное напряжение: около 15 кВ (Пожалуйста, обратите внимание на безопасность при использовании)
Ток на выходе: ≤0. 4A
Высоковольтное биполярное расстояние зажигания: ≤0, 5 см
Когда входное напряжение 3,7-4,2 в питания, вторичный выход высокого напряжения не подключен к высоковольтным выпрямительным диодам и конденсатору, выходным терминалам уровней ≤1. длина 5 см может производить фиолетовую высокотемпературную дугу, без треска, но температура очень высокая, вы можете легко и мгновенно указать сигаретную бумагу, Или даже очень тонкая проволока сгорела искрами (например, химический эксперимент для средней школы тонкая проволока в условиях сжигания кислорода, но не так хорошо, как кислород, такой интенсивный.)
Трансформатор структура:
Есть две первичные обмотки, первичная обмотка, отзывы обмотки, вторичный выход высокого давления. Другое: 15кв трансформатор предназначен для максимальной выходной мощности, предельный выход не может превышать 15кв, является одной сантиметровой дугой, более высокое выходное напряжение, скорее всего, повредит трансформатор.
Размер печатной платы: 4,2 см * 3,2 см * 0,16 см;
15кВ высокая частота постоянного тока Высокое напряжение дуговой зажигания Генератор Инвертор Boost повышающий трансформатор электронные Запчасти Набор DIY Kit
Установка Примечания:
1). С печатной платы частей лучшего производства, в котором трансформаторная линия толстой линии и тонкой линии, при этом следует обращать внимание на другие компоненты доской шелковых символов и параметров сварки на линии. Трансформаторная плата имеет три прокладки, в которых Середина пускового отверстия относительно большая, отверстие в то же время Сварка толстой эмалированной проволоки и тонкой Эмалированной проволоки, толстый эмалированный провод и тонкий эмалированный провод не используют ту же сторону, Например, с левыми толстыми линиями и с правой стороны тонкой проволоки в или с левой стороны тонкой линии и с правой стороны толстой линии сварки в, короче, не используйте одну и ту же сторону с толстыми линиями и тонкими линиями.
15кВ высокая частота постоянного тока Высокое напряжение дуговой зажигания Генератор Инвертор Boost повышающий трансформатор электронные Запчасти Набор DIY Kit
2). Для того, чтобы предотвратить выход 2 провода слишком далеко, в результате чего нет нагрузки, вы можете сварить 3 P pin на выходе.
15кВ высокая частота постоянного тока Высокое напряжение дуговой зажигания Генератор Инвертор Boost повышающий трансформатор электронные Запчасти Набор DIY Kit
3). После успеха производства, если выход доступа к высоковольтному конденсатору и трех высоковольтных выпрямителей, состоящих из напряжения doubler цепи, вы можете произвести DC высокое напряжение, вы можете сделать Анионный генератор, схема подключения следующая:
15кВ высокая частота постоянного тока Высокое напряжение дуговой зажигания Генератор Инвертор Boost повышающий трансформатор электронные Запчасти Набор DIY Kit
Посылка включает в себя:
15VKE = 1 Тип повышающего трансформатора x1
Печатная плата X 1
Сопротивление 120 Ом X 1
UF4007 ультра-Быстрый восстановительный диод X 1
N20 транзистор X 1
Теплоотвод X 1
M3 * 6 винтов X 1
Желобковый выключатель X 1
3-Pin X 1

15кВ высокая частота постоянного тока Высокое напряжение дуговой зажигания Генератор Инвертор Boost повышающий трансформатор электронные Запчасти Набор DIY Kit15кВ высокая частота постоянного тока Высокое напряжение дуговой зажигания Генератор Инвертор Boost повышающий трансформатор электронные Запчасти Набор DIY Kit15кВ высокая частота постоянного тока Высокое напряжение дуговой зажигания Генератор Инвертор Boost повышающий трансформатор электронные Запчасти Набор DIY Kit15кВ высокая частота постоянного тока Высокое напряжение дуговой зажигания Генератор Инвертор Boost повышающий трансформатор электронные Запчасти Набор DIY Kit15кВ высокая частота постоянного тока Высокое напряжение дуговой зажигания Генератор Инвертор Boost повышающий трансформатор электронные Запчасти Набор DIY Kit15кВ высокая частота постоянного тока Высокое напряжение дуговой зажигания Генератор Инвертор Boost повышающий трансформатор электронные Запчасти Набор DIY Kit15кВ высокая частота постоянного тока Высокое напряжение дуговой зажигания Генератор Инвертор Boost повышающий трансформатор электронные Запчасти Набор DIY Kit15кВ высокая частота постоянного тока Высокое напряжение дуговой зажигания Генератор Инвертор Boost повышающий трансформатор электронные Запчасти Набор DIY Kit

Характеристики

Номер модели
15KV
Индивидуальное изготовление
Да
15KV High Frequency
High Voltage Arc Ignition Generator
Inverter
Boost Step Up Transformer
Electronic Parts Suite
DIY Kit
