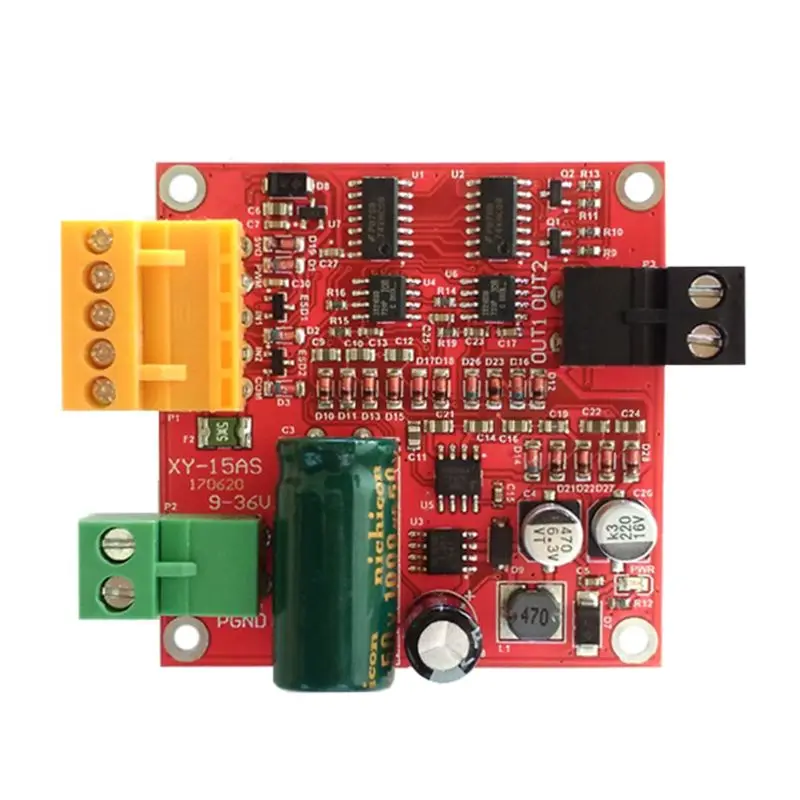

6-36 в 15A Высокая мощность постоянного тока драйвер платы точный ШИМ регулятор скорости Модуль промышленного класса

Описание

Привет, остановите свои шаги

12 V/24 V/36 V 15A высокой мощности DC мотор привода плиты Модуль промышленного положительный и отрицательный может быть полностью PWM регулятором скорости

Описание продукта:
Промышленный дизайн, стабильный и надежный, с анти-статические цепи, подавления переходных процессов, защита от недостаточного напряжения, защита от интерфейс ESD и предохранение от перенапряжения; PWM эффективный диапазон 0.1% до 100.0%; остался лишь один чип и другими устройствами для того чтобы обеспечить 5 V питания.
15A высокой мощности DC двигатель привода доска, Стабильная и надежная, промышленного класса

Особенности:
1. Продукт промышленного дизайна, стабильный и надежный, с анти-статические цепи, подавления переходных процессов, защита от недостаточного напряжения, защита от интерфейс ESD и предохранение от перенапряжения;
2. Поддержка напряжение: 9-36 V широкий диапазон, максимальная нагрузка по току 12A (без тепла), 15A (простой тепла), 20A (утепленное большое пальто с радиатора);
3. По аналогии с L298 диск материнскую плату, три линии (PWM, IN1, IN2) контроль скорости, вперед и назад и стоп-сигнал;
4. Поддержка полный PWM, может быть использован непосредственно контролировать положительный и отрицательный ключи, PWM эффективный диапазон 0.1% до 100.0%;
5. Для микроконтроллера и другими устройствами для того чтобы обеспечить источник питания 5 В, и 5 V защита от избыточной силы тока, пользуйтесь доступом ко сигнала Защита от перенапряжения.

Управление сигнала логики
Примечание: 0 невысока, 1 высока, изоляция, высокая прочность какая-либо уровня, плавающий о низком заряде.
COM для заземления сигнала, 5VO напряжение на выходе 5 В, микроконтроллера и другими устройствами для того чтобы обеспечить 5В питание; контактный ШИМ внешний PWM, при использовании управление клавишами, PWM pin-код должен быть соединен с 5VO; IN1 и IN2 для двух мотор положительный и отрицательный поворот, стоп-сигнал контрольным сигналом.

Параметры продукта
1. мощность питающее напряжение 6 V-36 V (напряжение вязкость полимера слишком мала, большой ток холостого хода легко может привести к повреждению модуль, таким образом, печатная плата с маркировкой, весом 9-36 V), В Мощность не должны быть отменены или ваш заказ весит больше 37 V или могут сжечь модуль рекомендуется заказывать на Мощность Вход в серии 20A предохранитель.
2. диски без теплоотвода Номинальный ток 12A, номинальный ток 12A ~ 15A нужно сделать простые охлаждения, 15A ~ 20A нужно сделать толщиной теплоотвод. (простые охлаждения, такие как в модуле ниже толщиной 1 мм теплоизоляция силиконовый коврик, а затем 5 мм медная Колонка к модулю крепится к стене)
3. Управление Интерфейс сигнала (Orange) может предоставить пользователям внешний 5В, микро-Управление; без дополнительного источника питания, максимальный ток питания 0.5A.
4. Управление сигнала высокого напряжения: 2,0 V ~ 5,5 V, совместимый с 3,3 V 5 V ttl уровень;
Управление сигнал низкого напряжения: 0 ~ 0,8 V, 0 V при плавании;
В тех случаях, когда контрольный сигнал напряжение составляет 5 В, контрольный сигнал ток 50uA.
5. PWM Рабочий диапазон: 0.1% ~ 100.0%;
PWM сигналов Частотный диапазон: 0 ~ 100 кГц (Рекомендуемая температура: 20 кГц);
PWM минимального эффективного длительность импульса: 200ns.
6. Рабочая температура: от-25 °-80 °.
7. Продукт Размеры: 55*55*25 мм (длина и ширина).
8. Диаметр крепежного отверстия: 3 мм.

Подходит для моторных параметров
(С нами можно связаться следующими способами свой собственный в соответствии с моторными параметрами для того, чтобы сделать простые охлаждения или толстый термической обработки)
1. Номинальное Напряжение 36В мотор
Номинальная мощность 300 Вт и ниже или номинальной мощности Номинальный ток 12A следующие мотор в течение длительного времени, чтобы работать без охлаждения;
Логотип Номинальная мощность 300 W ~ 370 W или Номинальный ток 12A ~ 15A мотор нужно сделать веб-простой термической обработки;
Номинальная мощность 370 W ~ 500 W или номинальной мощности Номинальный ток 15A ~ 20A мотор нужно теплая Термическая обработка;
2. Номинальное напряжение мотора 24 В
Маркировка Номинальная мощность 200 Вт и ниже или один и тот же товарный знак Номинальный ток 12A следующие мотор в течение длительного времени, чтобы работать без охлаждения;
Логотип Номинальная мощность 200 W ~ 250 W или номинальной мощности Номинальный ток 12A ~ 15A мотор нужно сделать веб-простой термической обработки;
Номинальная мощность 250 W ~ 330 W или номинальной мощности Номинальный ток 15A ~ 20A мотор нужно сделать утепленное большое пальто с термической обработки;
3. Номинальное напряжение: 12 V двигатель
Маркировка Номинальная мощность 70 Вт и ниже или один и тот же товарный знак Номинальный ток 12A следующие длинный мотор полноценную работу без тепла;
Логотип Номинальная мощность 70 Вт ~ 90 Вт или Номинальный ток 12A ~ 15A мотор нужно сделать веб-простой термической обработки;
Логотип Номинальная мощность 90 W ~ 120 W или номинальной мощности Номинальный ток 15A ~ 20A мотор нужно теплая Термическая обработка;
(Этот диск не охлаждения в соответствии с условиями, номинальный ток 12A, номинальный ток 12A ~ 15A нужно сделать простые охлаждения, 15A ~ 20A нужно сделать толщиной тепла. Номинальная мощность двигателя составляет, как правило, относится к выходной мощности, подумайте о том, Мотор Работать потери, таким образом, расчет Номинальный ток, которые должны быть рассмотрены эффективность двигателя, Номинальная сила тока = Номинальная мощность/Номинальное напряжение/эффективность)

Инструкции по использованию:
1. Применение микроконтроллер для управления вращения двигателя метод подключения
Однокристальная источник электропитания для того, чтобы подключить Привод модуль COM; PWM pin к микроконтроллера ШИМ-выход, скорость, или непосредственно подключенный к высокого уровня полной скорости работы; IN1, IN2 и микроконтроллера два ввода-вывода подключен для того чтобы контролировать Мотор поворачивается и тормоза; 5VO может предоставить 5 V блок питания для микроконтроллера.
2. Применение только клавиши управления мотором заднего хода метод проводки
PB1 и PB2 имеют два ключа. В тех случаях, когда PB1 нажимается и PB2 не нажимается, IN1 высока, IN2 невысока, мотор поворачивает; в тех случаях, когда PB2 нажимается и PB1 не нажимается, IN1 невысока, IN2 высока, реверса двигателя; в тех случаях, когда PB1 и PB2 являются выключает, IN1 и IN2 находятся на низком уровне, Тормоз двигателя.
3. Применение наш генератор pwm для контроля скорости двигателя метод подключения
Генератор pwm может быть установлен ключом, выберите частоту и длительным сроком службы, чтобы контролировать скорость вращения двигателя; PB1 и PB2 для двух кнопки для того чтобы контролировать направление вращения двигателя, В тех случаях, когда PB1 и PB2 являются выключает, двигатель торможения.

Меры предосторожности:
1. Питания привода напряжение должно быть в пределах 6-36 V. Если сила превышает номинальное напряжение, он может сжечь привод; напряжение вязкость полимера слишком мала, ток нагрузки достаточно велик, поэтому она также может привести к тому, что привод для записи. Рекомендуется для подключения 20A предохранитель встроены в серии на блоке питания.
2. В вперед и назад время переключения и отлично подходят для стоп-сигнал более 0,1 S, а затем огней заднего хода, в противном случае это может привести к повреждению езды на автомобиле.
3. Так как управление сигнальная линия очень хрупкий-каких-либо сигнальные линии (оранжевые терминалы) контрольный сигнал не может вестись в сочетании с проводное соединение вашего блока питания или двигателя во время использования. В противном случае диск могут сжигаться и трудно быть восстановлен.
4. В том случае, если накопитель выключен, не включайте мотора быстро или мотора ЭДС могут сжечь езды на автомобиле. Если приложение требует диска выключения питания в тех случаях, когда машина следует также быстро превратиться в соответствии с мотором, рекомендуется в приводной двигатель интерфейс строка реле, реле катушки и привод напряжение питания. Таким образом, при отключении электроснабжения, реле отключается приводом от двигателя.
5. Накопитель должен быть подключен к двигателю, прежде чем он включен, в противном случае он может сгореть предохранителей в вашем автомобиле или езды на автомобиле.
6. Моторный интерфейс не должен быть короткое замыкание, в противном случае он может сгореть предохранителей в вашем автомобиле или езды на автомобиле.
7. Обратите внимание на то, что диск не промокает, не позволяйте компонентам на приводной доске защита от короткого замыкания, не прикасайтесь к компонентам на доска булавки и колодки.
8. Пожалуйста, внимательно прочитайте продукта перед использованием, если ваша ошибка привело модуль повреждения, или у вас есть несанкционированного Замена Модуль устройства, не подлежит возврату; доставка.

Посылка включает в себя:
1*6-36 V 15A высокое Мощность DC мотор драйвер платы
