Описание
Общий Pin-код:
1>. UART_TX: UART Выход данных
2>. UART_RX: ввод данных UART
3>. VCC: Входной источник питания
4>. GND: Входной источник питания
5>. P1_3: разъединитель (200 мс, низкий Электрический Импульсный разъединитель)
6>. P1_2: Светодиодный индикатор (мигает при отключении. Держите на связи)
7>. P1_1: индикатор состояния подключения Bluetooth (выход высокого уровня при подключении)
8>. P1_0: программируемый входной и выходной порт
9>. P2_2: порт отладочных часов
Параметры:
1>. Протокол Bluetooth: BLE 4,0
2>. Рабочая частота: 2,4 ГГц ISM band
3>. Интерфейс связи: UART
4>. Источник питания: 3,3 В
5>. Антенна: встроенная антенна PCB (внешняя антенна дБ)
6>. Расстояние связи: 30-40 м
7>. Название Bluetooth: BT19
8>. Параметры UART: 9600bps/8bit/1 стоп бит/Нет паритета/нет контроля потока
9>. Обновление воздуха: поддержка обновления воздуха OTA
10>. Сервис UUID: FFE0
11>. Уведомить UUID: FFE1
12>. Напишите UUID: FFE2
13>. Температура хранения:-40℃ ~ 140℃
14> Рабочая температура:-20 ℃ ~ 85 ℃

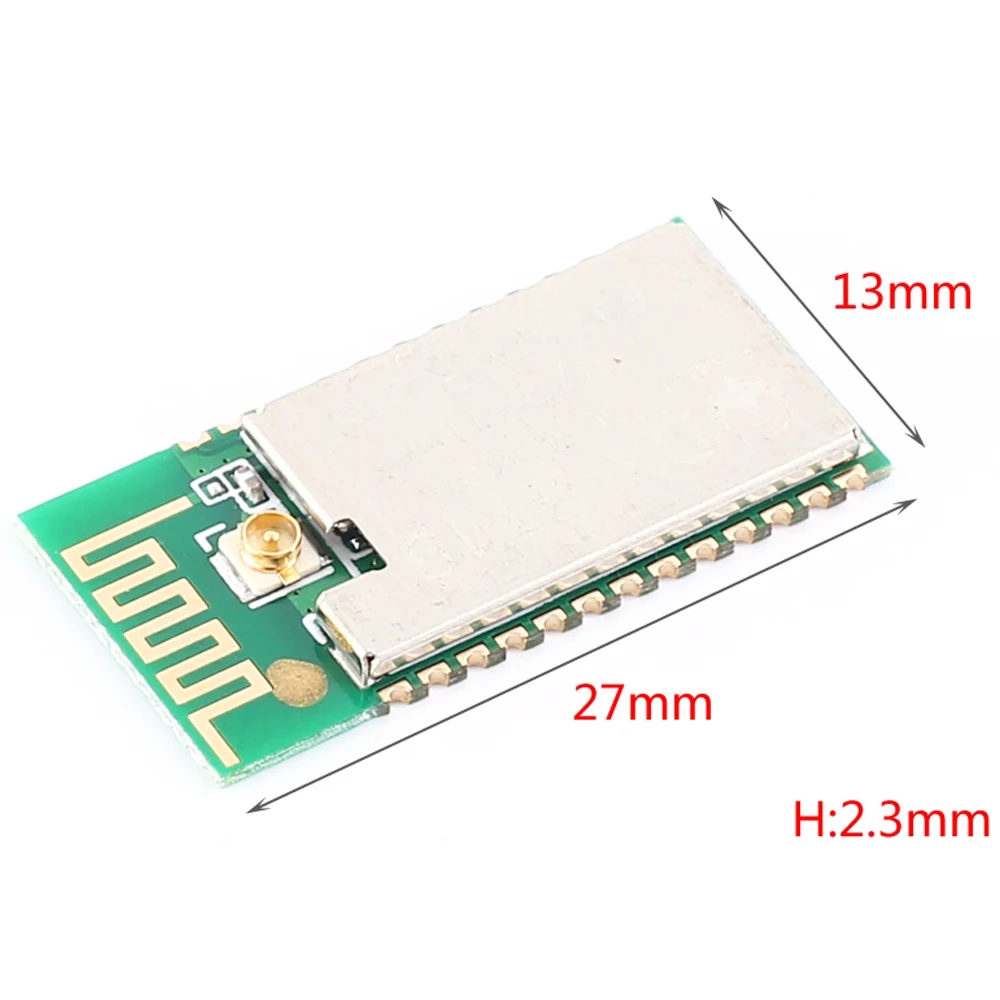

15>. Размер: 27*13*2,3 мм
|
Характеристики
- Бренд
- IS
- Состояние
- Новый
- Тип
- Логические ИС
- Упаковка
- SOP
- Мощность рассеивания
- None
- Номер модели
- DX-BT19-W
- Применение
- Компьютер
- Рабочая температура
- -20-85 Celsuis
- Напряжение электропитания
- 3.3V
- Индивидуальное изготовление
- Да
- Communication interface
- UART
- Bluetooth protocol
- BLE 4.0
- Operating frequency
- 2.4GHz ISM band
- Bluetooth name
- BT19
- Size
- 27*13*2.3mm
