Описание
Тип 1 17 строка 64 V (трехкомпонентная литиевая 3,7 V)
Тип 2 17 строка 64 V (трехкомпонентная литиевая 3,7 V) с коррекцией
Тип 3 21 Строка 72 V (трехкомпонентная литиевая 3,7 V)
Тип 4 21 Строка 72 V (трехкомпонентная литиевая 3,7 V) с коррекцией
Тип 5 20 струн 60 V (железо литиевый 3,2 V)
Тип 6 20 строка 60 V (железная литий 3,2 V) с коррекцией
Тип 7 24 строка 72 V (железная литий 3,2 V)
Тип 8 24 строка 72 V (железная литий 3,2 V) с коррекцией
100 aплата защиты аккумулятора высокого тока
\
\
Три юаня лития, опциональное литиевое железо
\
\
Размер: 180*100*10 мм
\
\
\
\
\
\
О качестве: каждый продукт проверяется прибором!
\
\
\
\
\
\
\
\
1: обзор:
\
\
Эта спецификация применима только к to100AequilibriumСерияБатарея схема защиты 。
\
\
2: Применение Сфера
\
\
(1)Литий-железо-фосфатных аккумуляторовБатарея пакет
\
\
(2)Литий-железо-фосфатных аккумуляторовПолимерного аккумуляторной батареи
\
\
(3)Три литий-ионныхБатарея пакет
\
\
(4) три юаняЛитиевая батареяПолимерного аккумуляторной батареи
\
\

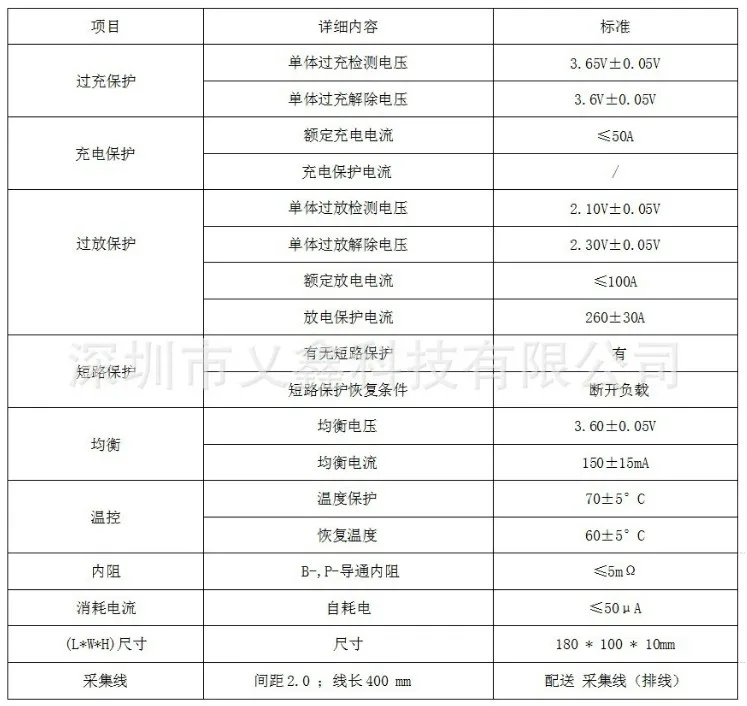

3: Электрические характеристики
\
\

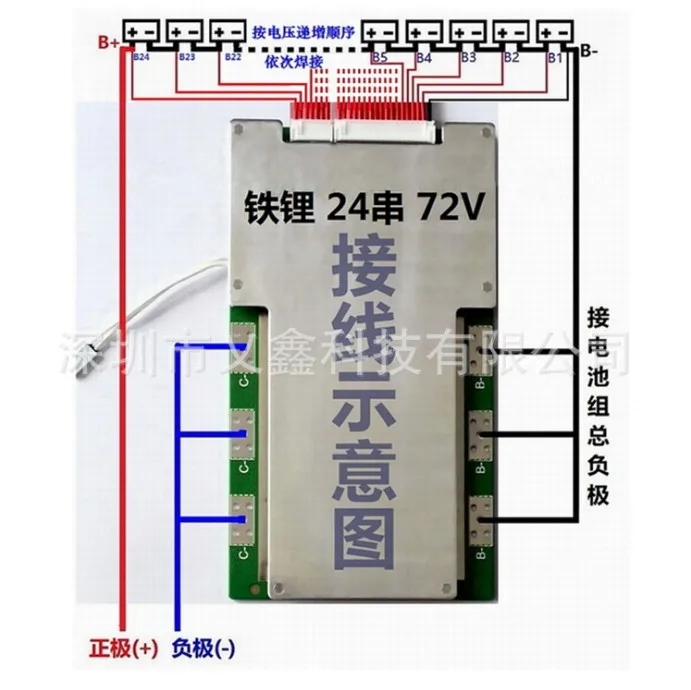

4: Монтажная схема
\
\
Напоминание
\
\
Черный провод плоского провода подключен к отрицательному полюсу аккумуляторного блока, провода заднего ряда приварены к положительной позиции аккумуляторного блока в порядке повышения напряжения. (чтобы не быть неточным).
\
\
Подключите все провода и клеммные провода, после обеспечения точности, затем вставьте кабельную пару в защитную пластину и прочно Зафиксируйте!
\
\
5 . Проводка процедуры
\
\
1. Во-первых, сварите расположение кабеля
\
\
Черный провод плоского провода подключен к отрицательному полюсу аккумуляторного блока, провода заднего ряда приварены к положительной позиции аккумуляторного блока в порядке повышения напряжения. (чтобы не быть неточным).
\
\
Кабель подключается к каждой секции аккумулятора, обеспечивает эффективное подключение кабеля.
\
\
Убедитесь, что конец штекера кабеля, одиночная последовательность потенциалов увеличивается в свою очередь. Возможная последовательность такая же, как и у гнезда в конце защитной пластины.
\
\
2. Сварочный заряд разряда отрицательный провод
\
\
Для защиты навеса-привести толстый провод в общий отрицательный полюс аккумуляторной батареи.,Батарея пакетОбщий положительный полюсМодель B +, Заряд разряда положительный общий 。
\
\
C-нарисуйте толстую линию снаружи, используется в качестве отрицательного электрода разрядки заряда 。
\
\
3. Подключите кабель к розетке защитной платы.
\
\
Подключите штекер кабеля к разъему предохранительной платы 。
\
\
Во-первых, убедитесь, что все провода верны, затем вставьте кабель в гнездо защитной платы. (есть смещение в устройстве кабеля, может привести к постоянному повреждению защитной пластины)
\
\
Убедитесь, что штекер кабеля и гнездо защитной платы соединены на месте, не живой предмет или провод контакта с защитной пластиной, должны быть приняты меры по фиксации изоляции.
\
\
4. Обнаружите общее напряжение аккумуляторного блока и выходное напряжение после входа в защитную плату
\
\
Напряжение батареи тестового интерфейса разрядки и интерфейса зарядки соответствует напряжению батареи, считается нормальным, следующий шаг доступен.
\
\
В первом подключении могут быть несоответствия, вы можете попробовать зарядить сначала (активировать его).
\
\
\
\
6 . На что следует обратить внимание :
\
\
Антистатическая во время проводки, водонепроницаемая, Пылезащитная работа; Избегайте воздействия и экструзии защитной пластины во время использования.
\
\
\
\
\
\
Для пульта дистанционного управления
\
\
\
\
\
\
\
\
Я не могу гарантировать вам (покупателю) 100% удачную сборку; перед сборкой обязательно поймите схему подключения;
\
\
\
\
Постоянные повреждения могут быть вызваны неправильной проводкой или случайным контактом проволочной головки с элементом;
\
\
\
\
После того, как подушка припаяна, она не будет возвращена.
Характеристики
- Материалы для самостоятельного изготовления
- Электрический
