Описание
3,7 vлитиевая плата защиты батареи (принять импортированный оригинальный контроль управления)
Используется для высокое current2.5AContinuous работы
Защита от избыточного заряда благодаря board4.2V
Защита от перенапряжения protection2.75V
Размер: 28*3,8*1,2 мм
Схема подключения следующая:
Передняя часть защитной пластины выглядит следующим образом:

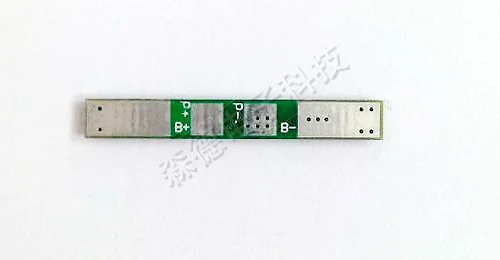

Точки проводки на задней панели защитной платы следующие:
Защитная панель изготовлена из Seikoic
& Характеристика:
(1) параметры предохранительной платы могут быть настроены в соответствии с требованиями заказчика (1kabove)
(2) терминал, соединяющий зарядное устройство, принимает устройство высокого напряжения;
(3) Встроенный в трехступенчатую цепь обнаружения перегрузки по току (над current1, над current2, короткого замыкания нагрузки);
(4) adoptMOSThe трубка может контролировать заряд и разрядку аккумулятора;
(5) Широкий диапазон рабочих температур range−30°C ~ + 50 °C;
(6) Низкое потребление тока.
& Назначение:
· 1strand3. 7 VThree yuan, никель Кобальт марганцевый литий, литиевый кобальтат, литиевый манганатный аккумулятор;
& Технические параметры:
| Серийный номер | Тесты деталей | Стандарт | |
| 1 | Напряжение | Напряжение при зарядке | Постоянный ток: 4,2-5 в CC/CV |
| Односекционный выравнивание напряжения | |||
| 2 | Электрический ток | Односекционный выравнивания ток | |
| Одиночный аккумулятор (самопотребление) | ≤6uA | ||
| Максимальный ток непрерывного разряда | 2.7A | ||
| 3 | Защита от избыточного заряда | Защита от перезаряда обнаружения напряжения | 4,2 V±0. 025 V |
| Защита от перезаряда время задержки обнаружения | 150-500 MS | ||
| Защита от перезаряда восстановления напряжения | 4.0V ±0. 025 V | ||
| 4 | Защита от разрядки | Защита от разрядки обнаружения напряжения | 2.75V ±0. 1 V |
| Время задержки обнаружения перегрузки | В переменного тока, 50-150 ms | ||
| Защита от разрядки восстановления напряжения | 2.9V ±0. 10 V | ||
| 5 | Защита от избыточной силы тока | Перегрузки по току обнаружения напряжения | 150±30mv |
| Обнаружение перегрузки тока | 4,5 ±0. 5A | ||
| Защита от перегрузки по току время задержки обнаружения | 5 мс-15 мс | ||
| Восстановления государства | Автоматическое восстановление | ||
| 6 | Защита от короткого замыкания | Обнаружение государства | Наружная защита от короткого замыкания |
| Время задержки обнаружения | ≤50us | ||
| Восстановления государства | Автоматическое восстановление | ||
| 7 | Внутреннее сопротивление | Схема защиты (MOSPET) | ≤40mΩ |
| 8 | Температура | Диапазон рабочих температур | ﹣40 ~ + 50 ℃ |
| Диапазон температуры хранения | ﹣40 ~ + 90℃ | ||
| 9 | Размер (Д * Ш * В) | 28*3,8*1,2 миллиметр | |
Описание сварочных точек:
· B + подключен к положительной батарее;
· B-подключен к отрицательному полюсу батареи;
· P + Замена/разрядка терминала положительный полюс (зарядная клемма/совместно с разрядным концом);
· P-замена/разрядка терминала отрицательного полюса (зарядный терминал/совместно с разрядным концом).
Вся плата выглядит следующим образом:
