Описание

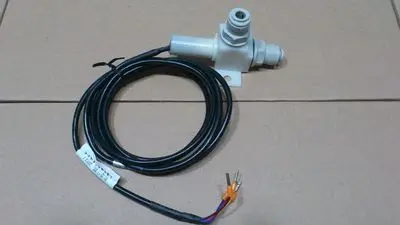

1: Измеритель + электрод быстрой установки (комплект)
2: метр + резьбовой электрод (комплект)
3: электрод с резьбой 1,0 (аксессуар)
4: 1,0 электрод быстрого крепления (аксессуар)
Особенности: автоматическое переключение диапазона, автоматическая нулевая регулировка и другие функции более удобны, более стабильны и более точны, чем старая модель.
Обзор
CM-230 Измеритель проводимости является промышленным онлайн-монитором значения проводимости. На основе поддержания первоначальной производительности продукта, цифровая схема одночипового микрокомпьютера используется для измерения и компенсации температуры. Этот продукт широко используется в режиме on-line измерения и мониторинга значения проводимости оборудования для очистки воды, таких как обратный осмос. Полезная модель имеет преимущества удобного использования, простого управления, надежной работы и т. Д.
Основные технические показатели
Диапазон измерения: 0-1999us/см; (эффективный диапазон измерения: 0,10-US/см)
Среди них 0-19,99us/cm, 0-199,9us/cm и 0-1999us/cm автоматическое переключение диапазона;
Температурная компенсация: Автоматическая температурная компенсация, диапазон компенсации 0-100 ℃, контрольная компенсация 25 ℃, Коэффициент компенсации 2.0%/℃; элемент компенсации температуры: ntc10k Ω;
Дисплей режим: 3 1/2 бит 0,56 "ЖК-дисплей (ЖК-дисплей с подсветкой) значение проводимости прямое считывание Дисплей;
Уровень инструмента: 2,0;
Конфигурация электрода: Этот продукт оснащен стандартным пластиковым платиновым электродом k = 1,00, резьбовым соединением 4 "типа трубы и стандартной длиной провода 5 м;
В то же время, этот продукт может также быть оснащен k = 0,1 или K = 0,01 проводящий электрод санитарного соединения патрона;
Источник питания: AC220V ± 10% 50 Гц; (опционально DC24V источник питания)
Размер инструмента:
Размер лицевой рамы: 96 × 48 (мм) Размер отверстия: 91 × 45 (мм) Глубина инструмента: 100 (мм)
Стандарт продукта: Q/tdcb04
Сертификат официального утверждения типа №: (1999) jjzz № 65
Подробная схема подключения: (как показано ниже)
Инструкции по подключению
(1) (3) ac220в ± 10% клемма доступа (2) воздух (4) Земля (5) (6) тококольцевая Клемма, 4-20 мА, соответствующие каждому диапазону 0-полное значение (μ s/cm) (7) Красный провод подключения t (R) (8) фиолетовый провод Соединительный элемент (V) (9) Желтая проволочная сеть (y) (10) синяя проволочная ячейка (W)
Кнопка регулировки нулевого инструмента (Когда электрод сухой и дисплей прибора не нулевой, отрегулируйте эту кнопку, чтобы она указывала на ноль).
Проверка-кнопка постоянной регулировки электрода (переместите штекер короткого замыкания для проверки положения, Отрегулируйте потенциометр, чтобы прибор указывал постоянное значение электрода).
Электрод монтаж
Установка меры предосторожности:
(1) Электрод должен быть установлен в месте с низким расположением, стабильным расходом и не легко генерировать пузырьки в трубопроводе;
(2) Горизонтальная и вертикальная установка элемента проводимости должна быть вглубь активного водоема;
(3) измерительный сигнал относится к слабым электрическим сигналам, и кабель его приема должен быть проводным независимо. Не допускается подключение его к линии электропитания и линии управления в той же группе кабельных разъемов или клеммных плат, чтобы избежать воздействия влаги, помехи или поломка для повреждения единицы измерения;
(4) Если измерительный кабель должен быть удлинен, пожалуйста, свяжитесь с производителем или договоритесь перед поставкой.
Настройка
После установки прибора включите питание. Пожалуйста, сделайте следующее:
1. Постоянная коррекция:
Переместите штепсельную вилку K1 задней панели в Положение проверки, и данные, отображаемые на экране дисплея, являются постоянным значением электрода. Если постоянная электрода является непоследовательной, отрегулируйте кнопку регулировки проверки, чтобы сделать ее последовательной.
2. Выбор диапазона:
Переместите Штепсель короткого замыкания задней панели в различные диапазоны, чтобы осуществить переключение диапазона. Для наилучшего разрешения выберите подходящий диапазон. Если диапазон измерения слишком большой, точность чтения будет снижена. Когда «1» отображается, это означает, что проводимость протестированного раствора превышает диапазон, и его следует переключить на более высокий диапазон.
