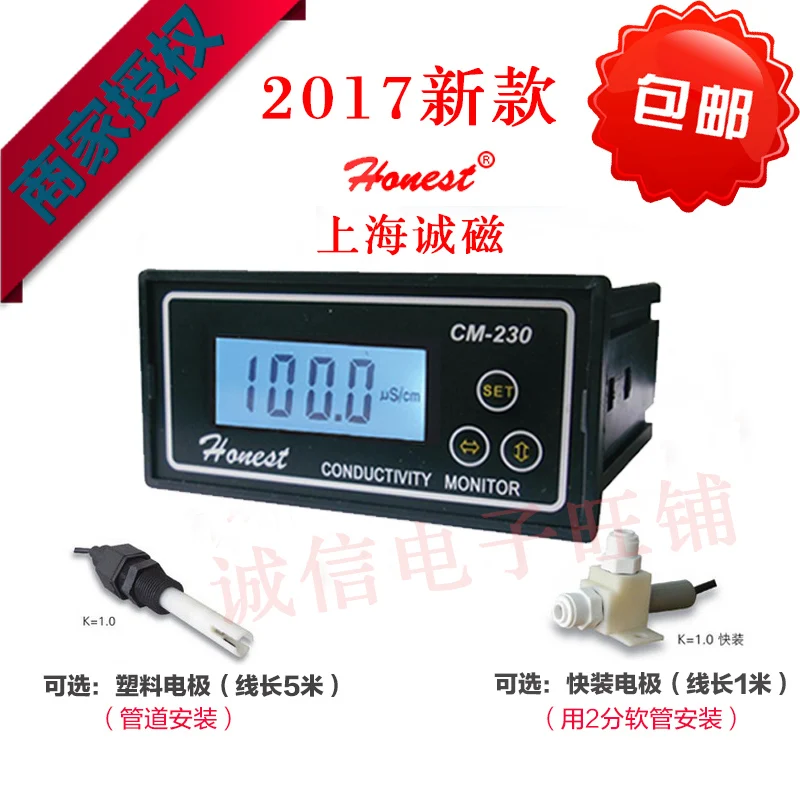

Измеритель проводимости/тестер проводимости/CM-230 стандартная версия

1: с пластиковым электродом

2: с быстрым электродом

3: с током 4-20 мА

Инструкции по подключению

(1) (3) Клемма доступа AC220V ± 10% (2) пустая (4) заземление (5) (6) контурная клемма тока, 4 ~ 20 мА для каждого диапазона 0 ~ полное значение (мкс/см) (7) красная линия подключена к T (R) (8) Фиолетовая линия подключена к ячейке (V) (9) Желтая линия подключена к сети (Y) (10) синяя линия подключена к ячейке (W)

Кнопка нулевого метра (электрод сухой, когда дисплей счетчика не равен нулю, отрегулируйте эту кнопку, чтобы она указывала на ноль).

Контрольная ручка постоянной регулировки электрода (переместите закладку короткого замыкания в Положение проверки, отрегулируйте этот потенциометр, чтобы счетчик указывал постоянное значение электрода).

Электрод крепления

Установка меры предосторожности:

(1) Электрод должен быть установлен в трубопроводе с низким положением, стабильным расходом и без образования пузырьков;

(2) выравнивание и вертикальная установка элемента проводимости должна быть вглубь активного водоема;

(3) измерительный сигнал является слабым электрическим сигналом, и кабель сбора должен быть независимо проложен. Не допускается подключение к линии электропередачи и линии управления в одном наборе кабельных соединений или клеммных блоков для защиты измерительного блока от помех влаги или поломки;

(4) Когда измерительный кабель должен быть удлинен, пожалуйста, свяжитесь с производителем или договоритесь перед поставкой.

Установка

После установки прибора включите питание, пожалуйста, выполните следующее:

1. Постоянная коррекция:

Переместите заднюю панель с коротким замыканием вставьте K1 для проверки (положение коррекции). Данные, отображаемые на дисплее, являются постоянным значением электрода. Если соответствующая постоянная электрода не соответствует, ручку регулировки проверки можно отрегулировать для соответствия.

2. Выбор диапазона:

Переключатель диапазона может быть осуществлен путем перемещения задней панели вставки короткого замыкания в другой диапазон. Для наилучшего разрешения выберите правильный диапазон. Диапазон слишком большой, и точность чтения будет снижена. Когда он отображается как «1», он показывает, что проводимость тестируемого раствора превышает диапазон и должен быть переключен на диапазон первой передачи.
