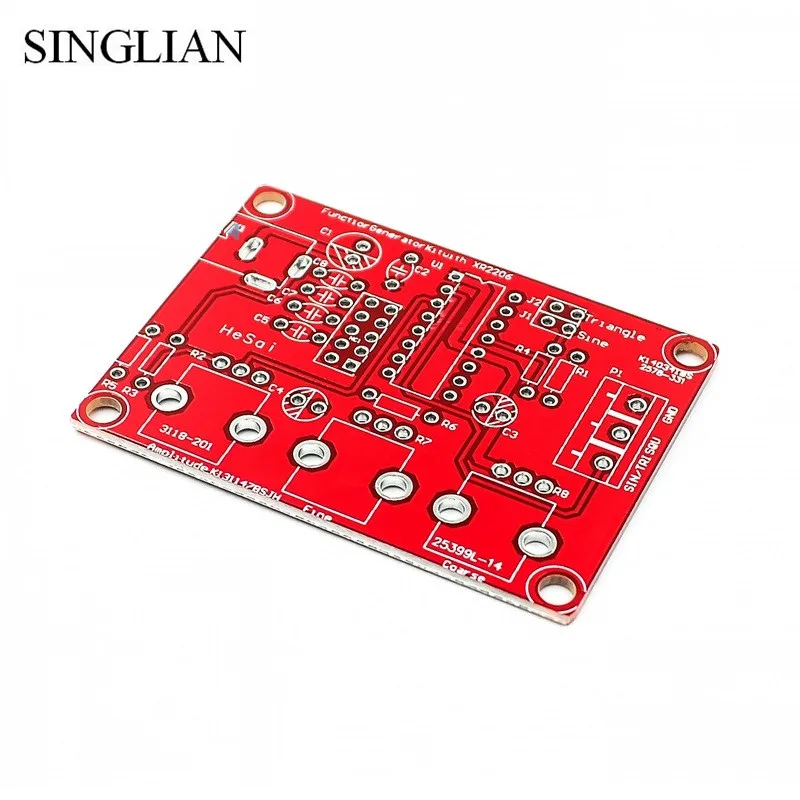

XR2206 Высокоточный генератор сигналов DIY части с функцией оболочки генератор синусоидальной волны

2 заказа

231 руб.

Описание

Xr2206 Высокоточный генератор сигналов DIY части с функцией оболочки генератор синусоидальной волны

Замыкания функции:Может производить синусоидальную волну, треугольную волну, квадратную волнуЧастота от 1 Гц до 1 МГцРегулируемая частота и амплитуда;Пять бит;Регулирование частоты имеет грубую и тонкую настройку.Широкий диапазон питания, может использовать внешнюю Мощность 9-12 В или 9 В батареи;Все Прямые подключаемые компоненты, количество компонентов небольшое, установка и отладка проста.Параметры: Технические характеристики:Напряжение питания: 9-12 В DC входФормы волны: квадрат, синус и треугольникСопротивление: 600 Ом + 10%Частота: 1 Гц-1 МГцСинусоидаАмплитуда: 0-3 в, при 9 В DC входИскажение: менее 1% (11000 человек)Плоскость: + 0,05 дБ ± 1 Гц-100 кГцПрямоугольная волнаАмплитуда: 8 V (без нагрузки), при 9 V DC входВремя нарастания: менее 50 НС (11000)Время спуска: менее 30 НС (11000)Симметрия: менее 5% (11000)Треугольная волнаАмплитуда: 0-3 в, при 9 В DC входЛинейность: менее 1% (до 100 кГц) 10 мА
