Описание

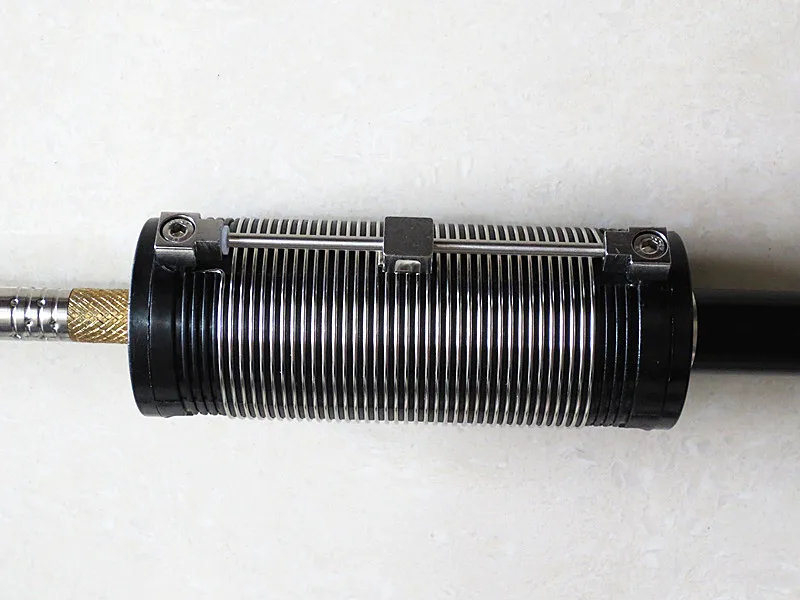

На следующем рисунке показан новый тип антенны со скользящим регулятором
Новая версия антенны заменяет регулировочные винты и заглушки на оригинальной jpc-7 И PAC-12 скользящим регулятором, что позволяет легко регулировать стоящую волну, и не трудно отрегулировать винт для регулировки стоячей волны. Теперь просто Сместите регулятор пальцем.

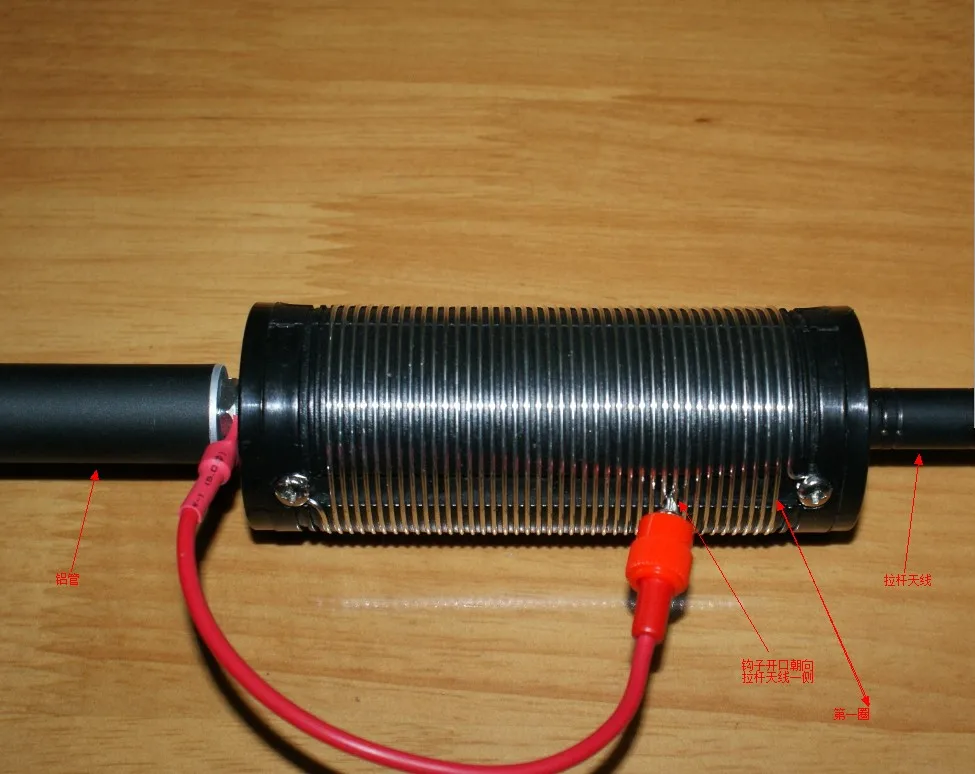

На рисунке ниже показана оригинальная Регулировка винта патч-антенны
Примечание: в будущем будет трехлинейный балун, больше не оснащенный питателем на фото.
\
Улучшена технология обработки алюминиевой трубки вибратора. При этом оригинальный 28 см был изменен на 32 см. Соединительное сиденье было заменено оригинальными алюминиевыми частями на медные части. Более прочная и выполненная на заказ 2,5 м антенна из нержавеющей стали имеет более высокую прочность и эффективность связи также очень хорошая. Большой подъем
Мини-буддипольная антенна-это мини-версия небольшой портативной антенны, предназначенной для полевой мобильной связи. Он сделан в соответствии с оригинальные стандартные подключения и может работать при температуре не выше 2,6, 10,12, 15,17, 20,30, 40 метров, и 34,5 см в длину после сжатия.
\

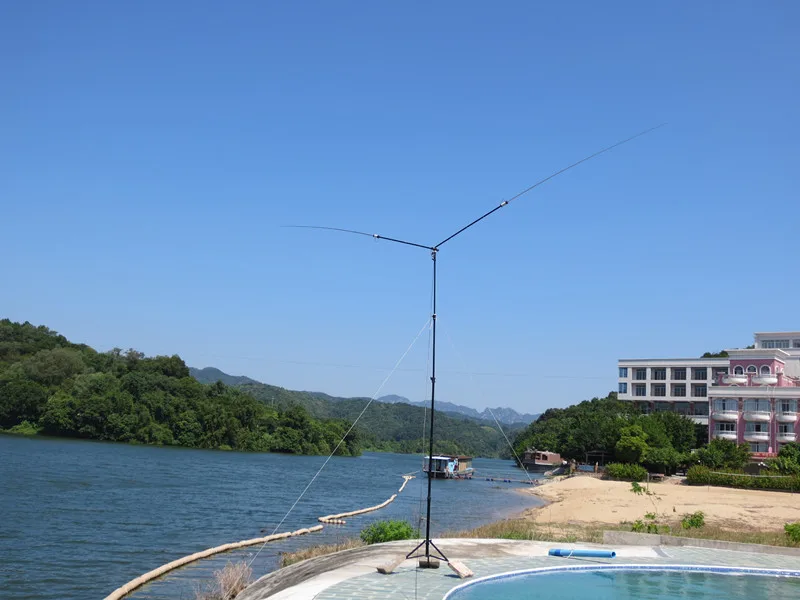

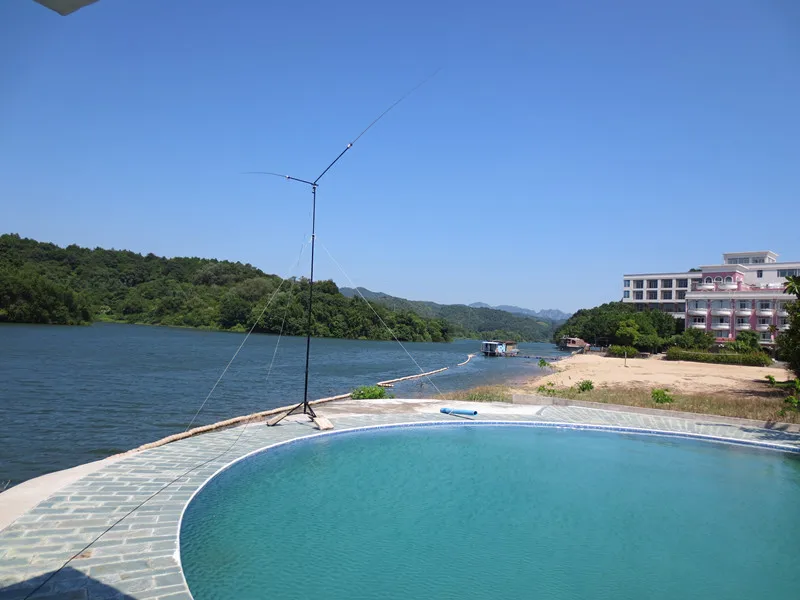

Два вибратора расширяются до 6 метров (ранее 4,8 метров), Размер сумки: 37 см * 23 см, вес 1,8 кг, легко носить с собой и возводить, просто опорный стержень и фидер после руки, вы можете настроить и использовать, все другие аксессуары готовы для вас
\
\
\
\
\
\
\
\
\
\
\
\
\
\
Алюминиевые части в разъеме заменены медными кусочками, которые прочнее и долговечнее.
\
\
\
\
Антенна Используйте меры предосторожности:
1. Последовательность сборки каждого вибратора антенны: соединительное сиденье-две алюминиевые трубки-Добавление катушки-штанга антенны
2. Если используется излучатель с низкой мощностью излучения, питатели не должны быть обведены. Все питатели должны быть включены, в противном случае будет изменена Регулировка стоящей волны. Измеритель мощности с большей мощностью не имеет значения.
3. Рядом со стороной штанги антенны находится первый круг, начиная со стороны с фиксированным винтом катушки, половина круга с винтом не засчитывается
5. Когда стоящая волна настроена, если есть индикатор талант, сначала найдите самую низкую точку стоящей волны и посмотрите, высокая или низкая Резонансная частота. Если резонансная частота высока, антенна коротка, и антенна штанги должна быть удлинена или увеличена. Увеличьте количество витков катушки, укоротите стержень антенны или Уменьшите количество витков катушки
Рекомендуется максимально настроить индуктивную катушку и штыревую антенну со стороны черной линии, не регулируя Вибраторы с обеих сторон одновременно.
Если нет способностей, используйте собственный стоящий волнометр станции, установите режим FM, AM или RTTY, отрегулируйте мощность передачи около 10 Вт, нажмите кнопку запуска, отрегулируйте регулятор радиочастоты, найдите в каждом диапазоне частот. Минимальная точка стоящей волны, посмотрите на уровень резонансной частоты, а затем используйте метод привлекательности для регулировки
Справочные данные:
40 м Диапазон: 7,050-красная проволочная катушка начинается со стороны алюминиевой трубки в пятое время, и черная проволочная катушка также начинается со стороны алюминиевой трубки для 10-го круга. Примечание: полукруг с одним винтом не засчитывается, и две антенны с обеих сторон вытягивают 7,050 стоящей волны 1,2-1,5

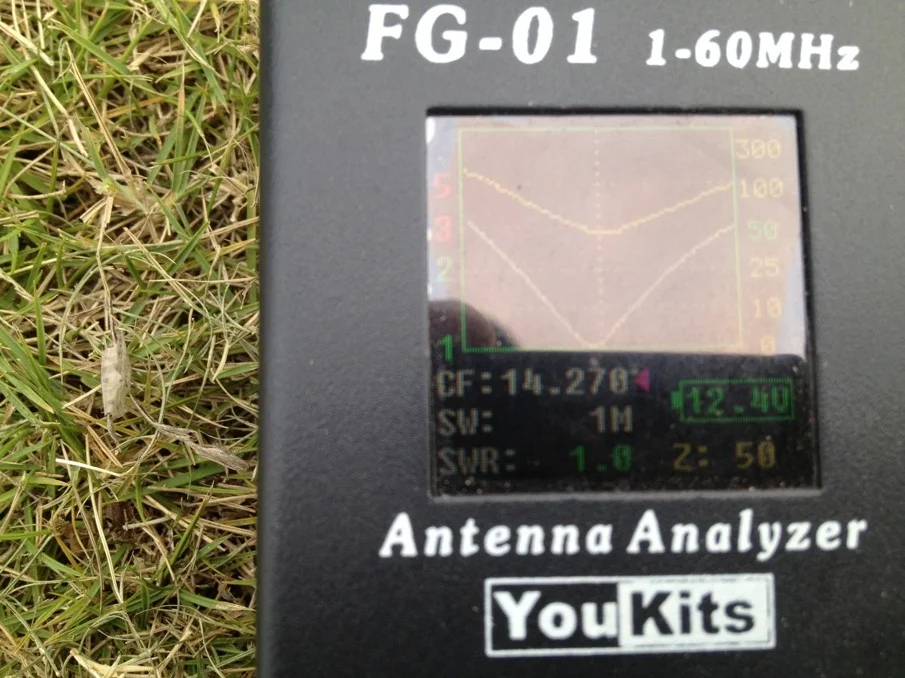

Диапазон 20 М: 14,270-красная проволочная катушка начинается со стороны штыревой антенны для пятого круга, а штыревая антенна 10 кругов все
Черная проволочная катушка также считается 11 раз со стороны штыревой антенны, а 10 полюсов штыревой антенны вытягиваются на 8 см.
Стоящая волна 1,0-1,2
15 м Диапазон: 21,300 красная проволочная катушка 3 витка, штыревая антенна 10 узлов
Черная проволочная катушка 3 витка, штыревая антенна 9 узлов + 11 см 21,300 стоящая волна 1,2
10 м диапазон: 10 полюсов штыревой антенны
Другая антенна 10 втягивается примерно на 7 см
29,600 стоящая волна 1,2 (без добавления катушки)

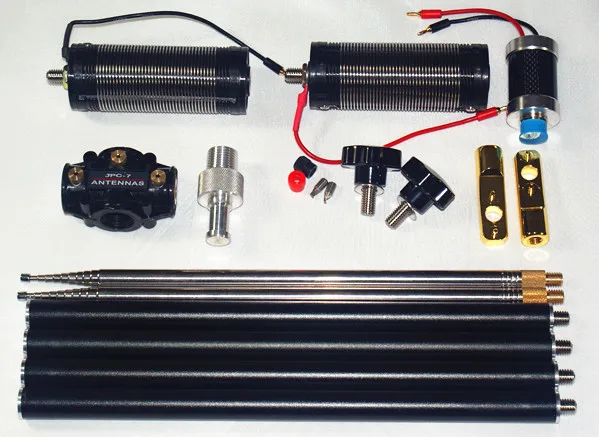

Запчасти напылением Упаковочный лист:
1 Подключите основание 1 (материал: нейлон)
2 2 многополосных катушки (40 м-10 м, материал: нейлон)
3 трубы из оксида алюминия 4 (черные), размер 19 × 320 мм
4 Топ 2,5 м из нержавеющей стали стержень антенны 2 (Индивидуальные утолщенные)
5 винтов с резиновой головкой 2

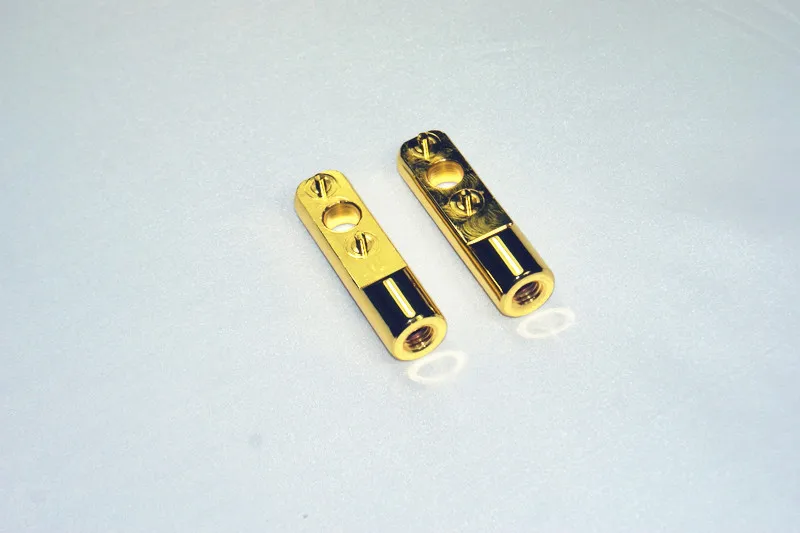

6 возведенных двух медных разъемов положительного V
7 Специальная Черная сумка, спецификация формы 37*23
8 цельный Алюминиевый адаптер для подключения штативов
9 Оригинальная версия регулировки патч-корда в руководстве, только для справки по установке
