Описание

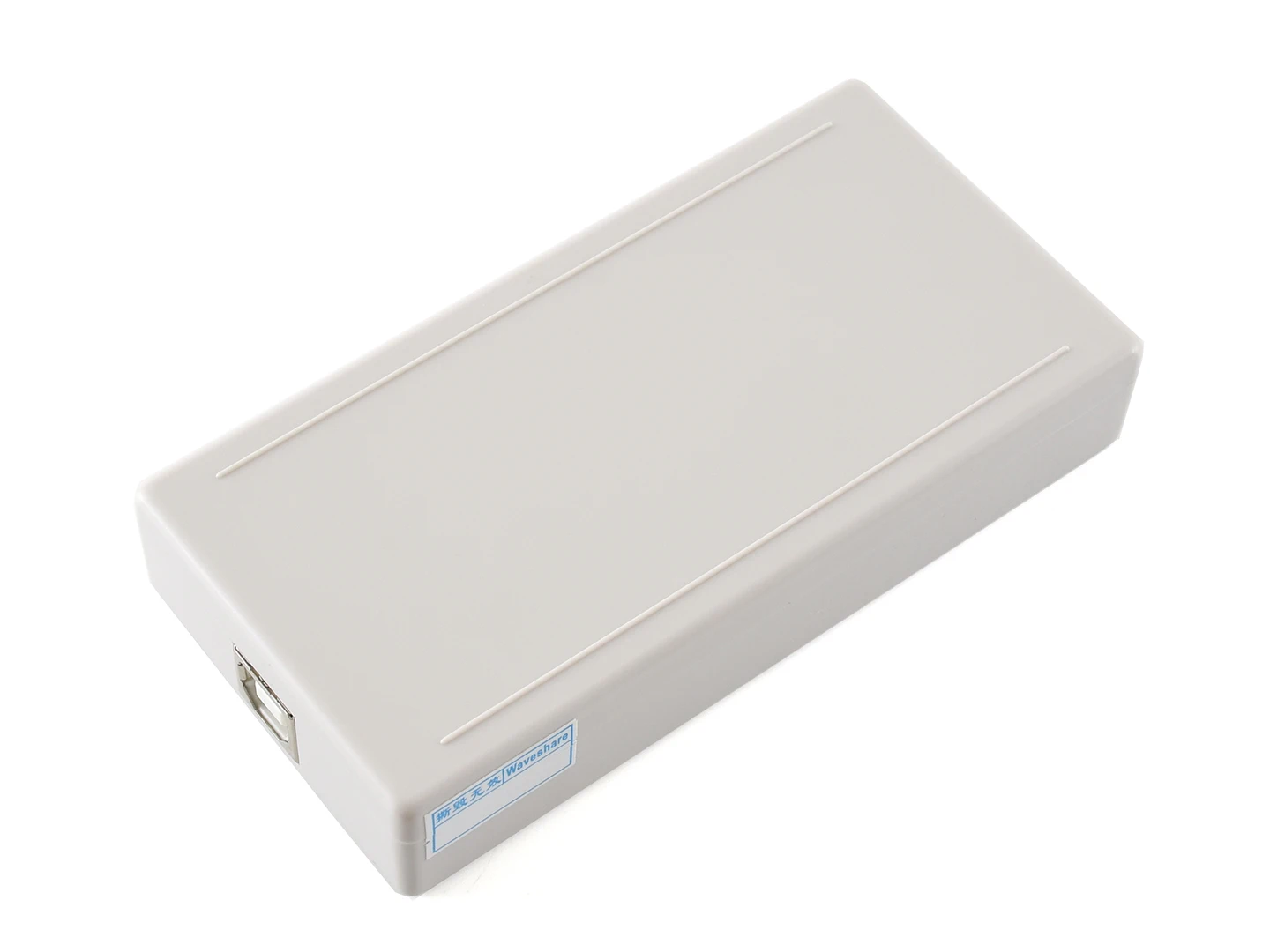

Usb-кабель для настройки и программирования всех устройств Xilinx
Обзор
ВПлатформа USB кабель для передачи данныхUsb-кабель для настройки и программирования всех устройств Xilinx.
Особенности
• Производительность Использование CY7C68013A + FPGA Новое аппаратное решение, совместимое с оригинальным платформой XILINX кабель USB и платформенный кабель USB II Программирует все Xilinx устройства, включая FPGAs/CPLDs/ISP Поддержка JTAG, Slave-Serial и SPI программирования, для настройки всех устройств Xilinx Интерфейсы для устройств, работающих при напряжении 5 В/3,3 В/2,5 в/1,8 в/1,5 в Дополнительная Целевая тактовая частота, поддерживает программное обеспечение XILINX автоматическая регулировка частоты Автоматическое обновление прошивки, возможно поддержка более нового программного обеспечения и устройств Антистатическая и многослойная изоляция сигнала, для защиты цели и самого программиста Поставляется с платой адаптера и несколькими кабелями для легкого подключения с официальной платой развития или другими печатными платами • Поддерживает программное обеспечение Xilinx ISE Воздействие ChipScope Vivado • Поддерживаемые устройства Устройства Xilinx FPGA: UltraScale/7 series/Zynq/Kintex/Virtex/Artix/Spartan и др. Устройства Xilinx CPLD: XC9500/XC9500XL/XC9500XV/CoolRunner XPLA3/CoolRunner-II и т. Д. Xilinx Пром устройства: платформа Flash XCF00S/XCF00P/XL и т. Д.Светодиодный статус
• Красный: подключение через USB • Желтый: подключение по USB, питание Vref (целевая плата)Способ подключения:
• Подключается к ПКЧерез USB интерфейс • Подключение к целевой платеПримечание: Пожалуйста, убедитесь, что VCC и GND подключены правильно, чтобы избежать повреждения кабеля платформы USB
Платформенный кабель USB предоставляет 3 различных интерфейса для подключения к целевой плате: JTAG, Slave Serial и SPI. Фигуру Ниже показаны распиновки заголовков интерфейсов:Развития ресурсы
Вики:Www.waveshare.com/wiki/Platform_Cable_USB
Посылка содержание
Вес:0,194 кг
1. Платформенный кабель USB основной блок x1 2. Адаптер JTAG x1 3. USB кабель x1 4. 8-pin header для 7-контактный отдельно кабель x1 5. 8-pin header до 6-pin header кабель x1 6. 14-pin (шаг 2,54 мм) кабель JTAG x1 7. 14-pin (шаг 2 мм) кабель JTAG x1 8. 10-контактный (2,54 мм шаг) кабель JTAG x1
Характеристики
- Бренд
- Waveshare
- Тип демоплаты
- Рука
- Номер модели
- Platform Cable USB
- Category
- XILINX FPGA/CPLD configuration and programming Cable
- Manufacturer
- Waveshare
- Supported Software
- Xilinx ISE, iMPACT, ChipScope
- Supported Interfaces
- JTAG, Slave-Serial and SPI
- Place of Origin
- Guangdong, China (Mainland)
- Demo Board Type
- Others
